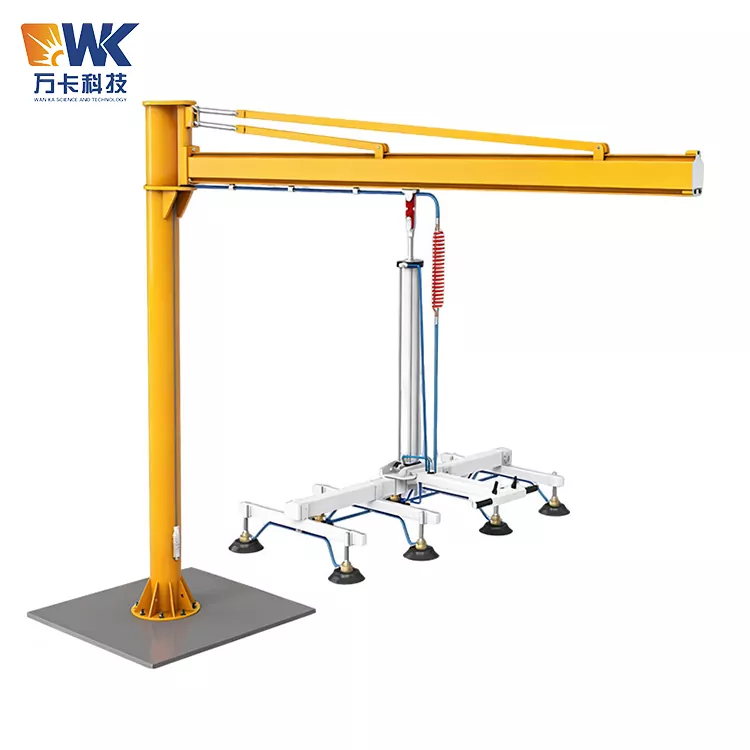

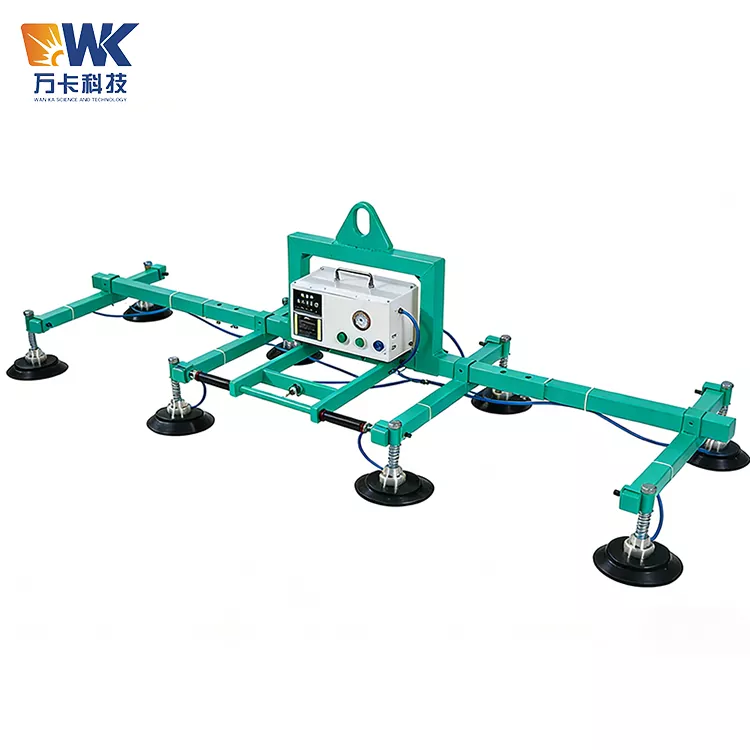

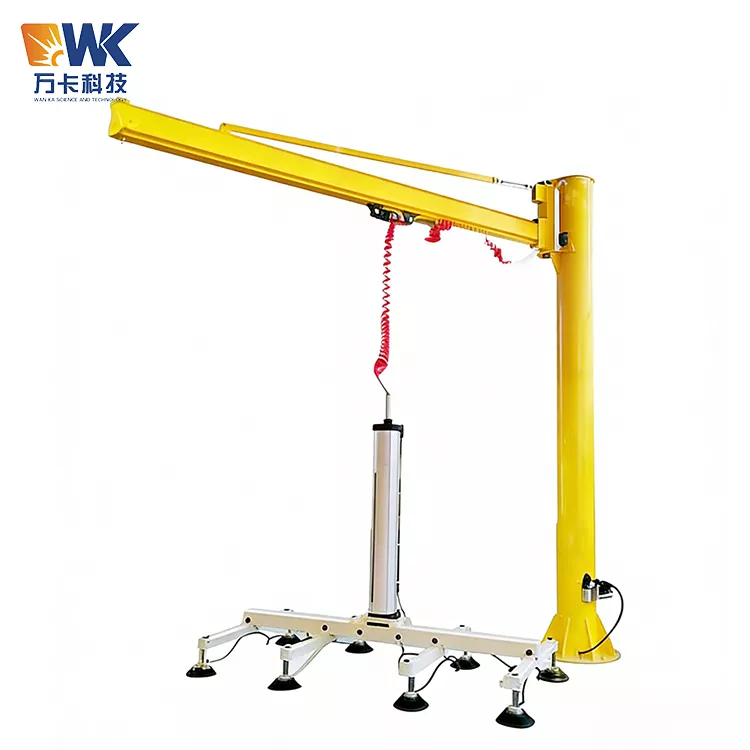

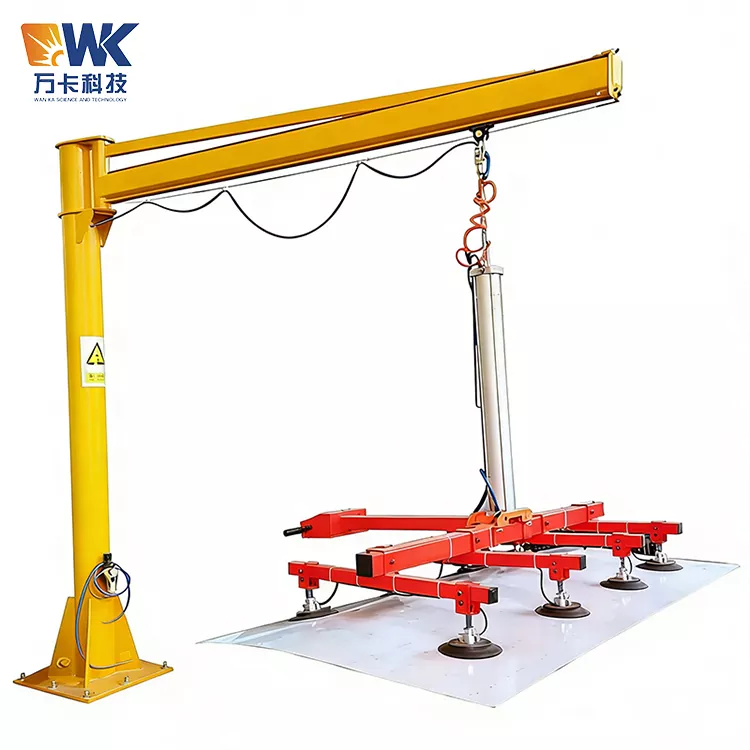

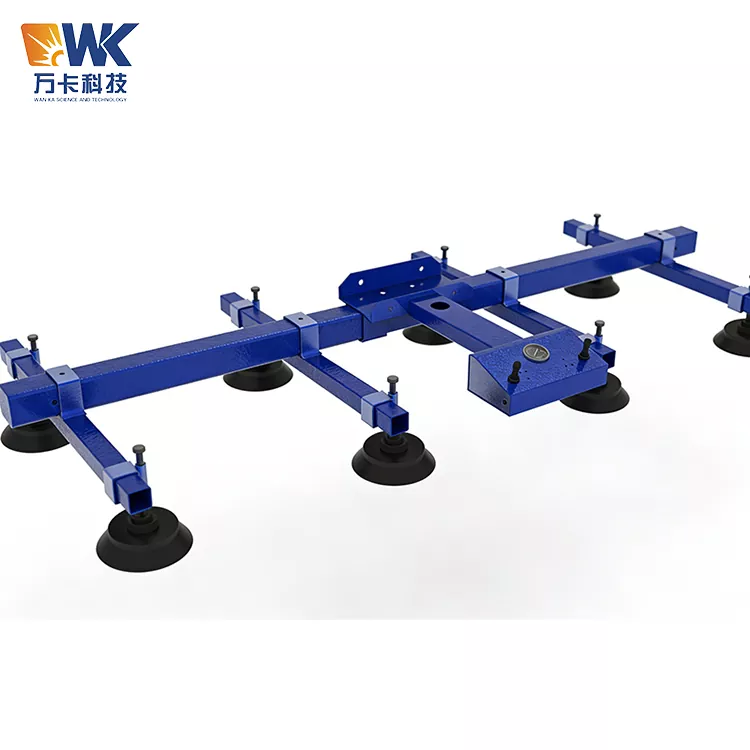

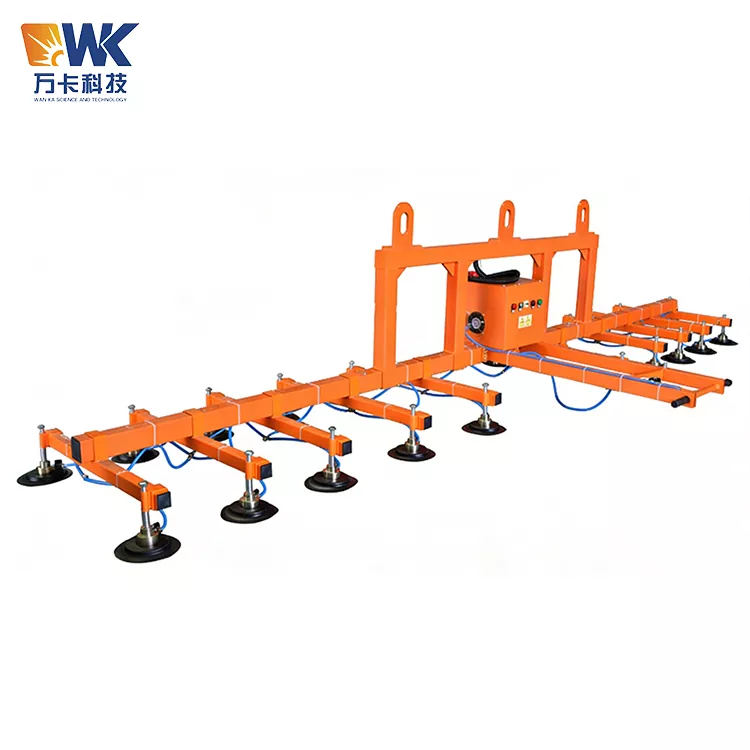

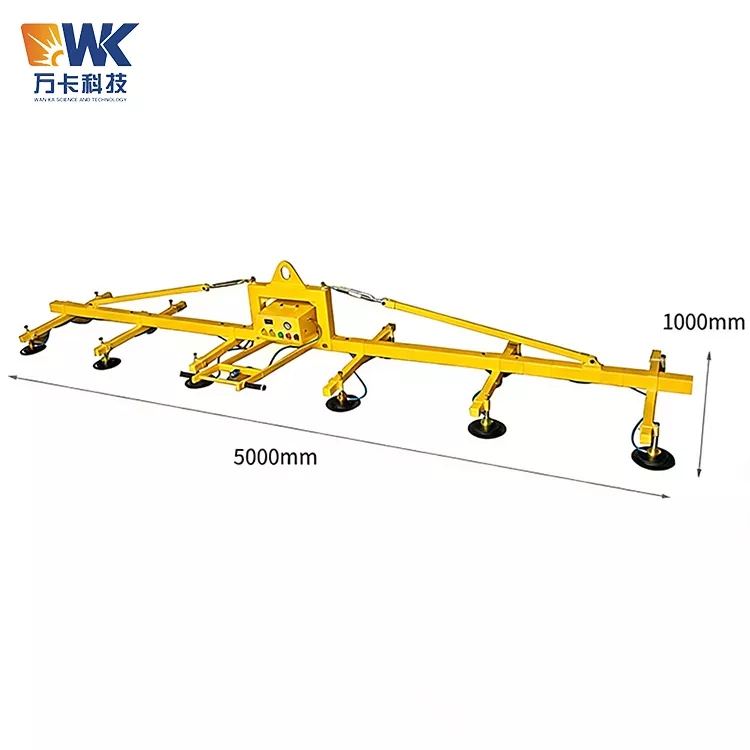

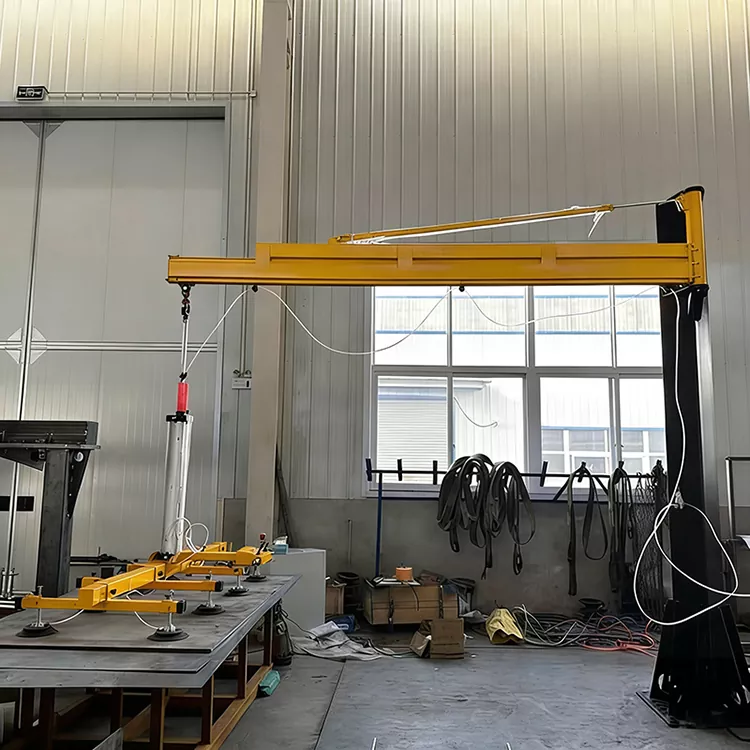

1325 সাকশন কাপ লেজার লোডার

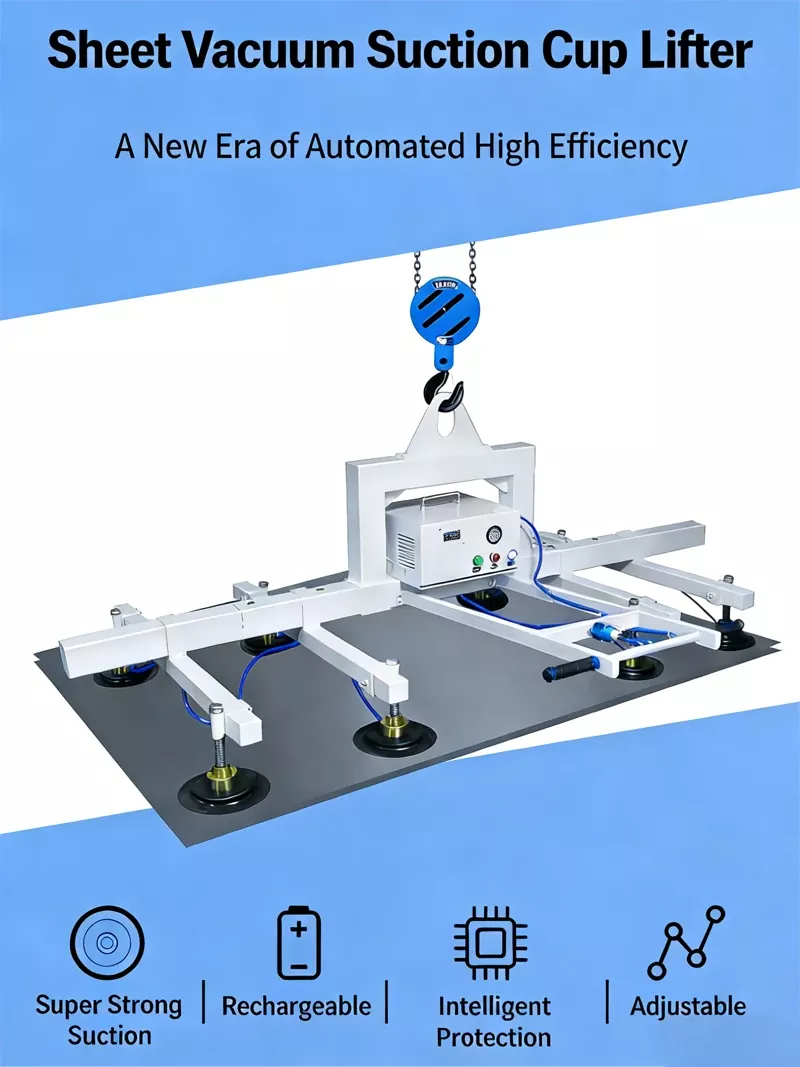

ওয়াঙ্কা ফ্যাক্টরি দ্বারা সরবরাহ করা 1325 সাকশন কাপ লেজার লোডার, ভ্যাকুয়াম গ্রিপার, ভ্যাকুয়াম সাকশন কাপ বা ভ্যাকুয়াম হ্যান্ডলিং মেশিন নামেও পরিচিত, এটি ভ্যাকুয়াম সাকশন নীতির উপর ভিত্তি করে একটি স্বয়ংক্রিয় হ্যান্ডলিং ডিভাইস।

কাজের নীতি

এটি একটি তেল-মুক্ত ঘূর্ণমান ভ্যান ভ্যাকুয়াম পাম্প ব্যবহার করে সাকশন কাপ এবং ওয়ার্কপিসের পৃষ্ঠের মধ্যে বায়ু নিষ্কাশন করতে, একটি নেতিবাচক চাপ তৈরি করে। বায়ুমণ্ডলীয় চাপ তারপর দৃঢ়ভাবে ওয়ার্কপিস সংযুক্ত করতে ব্যবহার করা হয়। যখন ভ্যাকুয়াম স্তর সেট মান (সাধারণত -60kPa থেকে -80kPa) পৌঁছে যায়, তখন সিস্টেমটি স্বয়ংক্রিয়ভাবে শোষণের অবস্থা বজায় রাখে। অপারেটররা হ্যান্ডেল বা রিমোট কন্ট্রোল ডিভাইসের মাধ্যমে উত্তোলন, সরানো, ঘোরানো এবং রিলিজ করার মতো ক্রিয়াগুলি সম্পূর্ণ করতে পারে, যা উপাদান প্ল্যাটফর্ম থেকে প্রক্রিয়াকরণ সরঞ্জামগুলিতে শীট উপাদানের দ্রুত এবং নিরাপদ পরিবহন সক্ষম করে।

উদ্দেশ্য

1325 সিরিজের ভ্যাকুয়াম লিফটিং মেশিন কী করতে পারে? এটি বিভিন্ন সমতল, ঘন এবং অ-ভেদ্য শীট উপকরণ পরিবহনের জন্য উপযুক্ত।

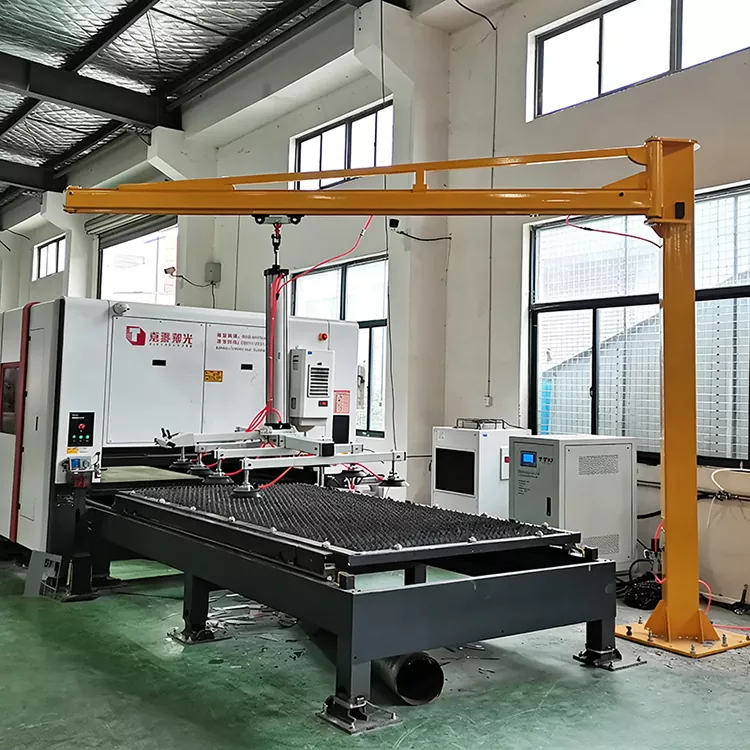

সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত: কার্বন ইস্পাত প্লেট, স্টেইনলেস স্টীল প্লেট, অ্যালুমিনিয়াম প্লেট, তামা প্লেট এবং অন্যান্য ধাতব শীট; গ্লাস (টেম্পারড গ্লাস, লেমিনেটেড গ্লাস, পর্দা দেয়ালের গ্লাস); পাথর, মার্বেল প্লেট; কাঠের প্লেট, যৌগিক প্লেট, স্যান্ডউইচ প্লেট; সেইসাথে প্লাস্টিকের শীট। লেজার কাটিং মেশিনের জন্য উপাদান লোডিং এবং আনলোডিং, CNC পাঞ্চিং মেশিনের জন্য খাওয়ানো এবং শিয়ারিং মেশিনের জন্য শীট পরিবহনের মতো পরিস্থিতিতে, 1325 সিরিজের ভ্যাকুয়াম লিফটিং মেশিন ঐতিহ্যবাহী ম্যানুয়াল প্লেট উত্তোলন বা ক্রেন উত্তোলন প্রতিস্থাপন করতে পারে, একক-ব্যক্তি অপারেশন এবং ক্ষতি-মুক্ত পরিবহন সক্ষম করে।

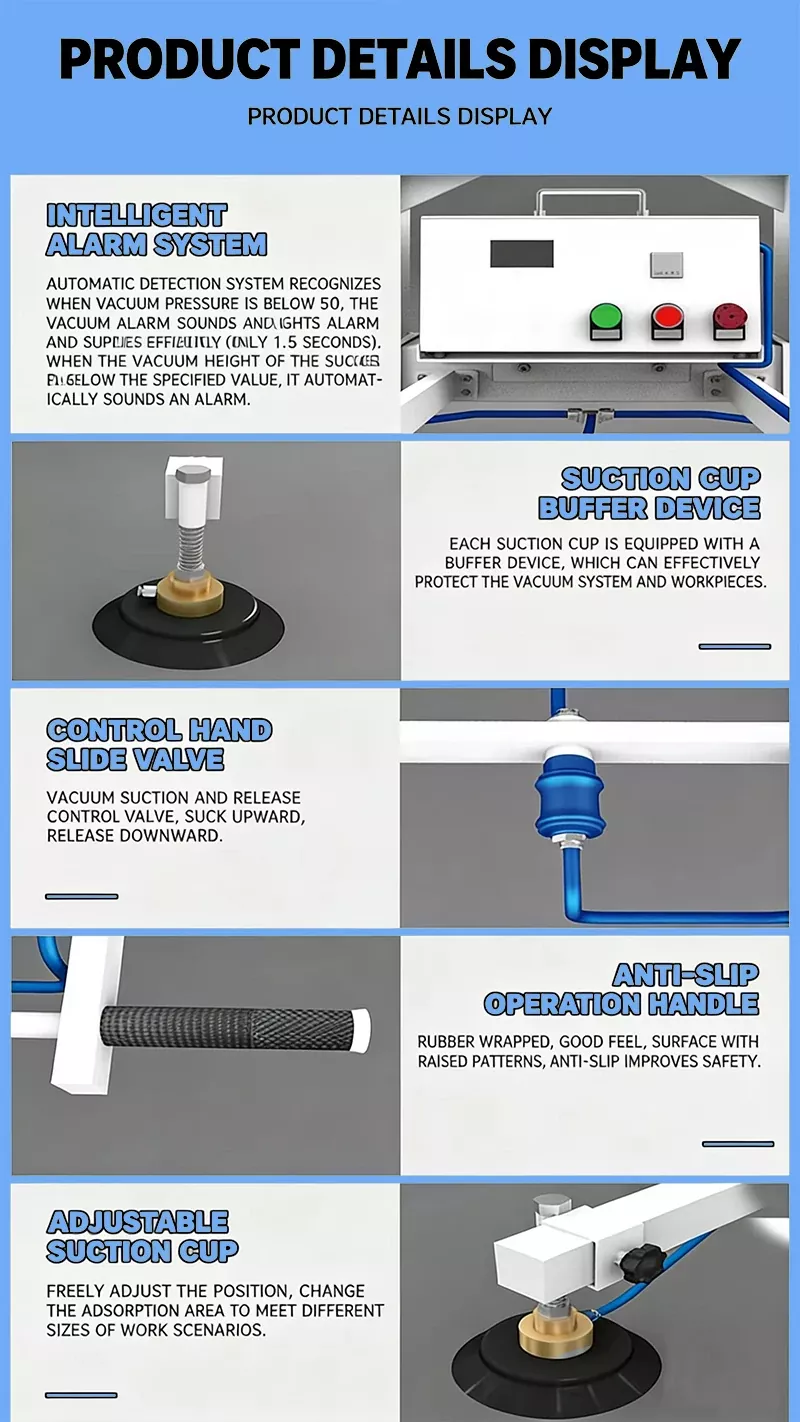

মূল সুবিধা এবং বিক্রয় পয়েন্ট

1325 মডেলের ভ্যাকুয়াম সাকশন লিফটিং মেশিনের মূল সুবিধাগুলি বাজারে থাকা অসংখ্য অনুরূপ পণ্যগুলির মধ্যে প্রধানত নিম্নলিখিত ছয়টি দিকের মধ্যে রয়েছে।

1. অবিকল মাঝারি আকারের শীট উপকরণ অভিযোজিত.

2. দ্বৈত শক্তি ব্যর্থতা নিরাপত্তা গ্যারান্টি.

3. রিয়েল-টাইম পর্যবেক্ষণের জন্য শব্দ এবং হালকা অ্যালার্ম।

4. সাকশন কাপের জন্য ডাবল স্প্রিং বাফার ডিজাইন।

5. রক্ষণাবেক্ষণ-মুক্ত বৈশিষ্ট্য সহ আমদানি করা তেল-মুক্ত ভ্যাকুয়াম পাম্প।

6. একক ব্যক্তির অপারেশন জন্য Ergonomic নকশা.

সাধারণ অপব্যবহারের সতর্কতা

1325 সাকশন কাপ লেজার লোডারের প্রকৃত ব্যবহারে, নিম্নলিখিত ভুল অপারেশনগুলি সবচেয়ে সাধারণ এবং এড়ানোর জন্য বিশেষ মনোযোগ প্রয়োজন৷

সাকশন কাপ এবং ওয়ার্কপিস পৃষ্ঠের মধ্যে দুর্বল যোগাযোগ আনুগত্যে ব্যর্থতার দিকে পরিচালিত করে। এটি সবচেয়ে সাধারণ অপারেশনাল ত্রুটি। যদি ওয়ার্কপিস পৃষ্ঠটি তেল, ধুলো, আর্দ্রতা বা মরিচা দ্বারা দূষিত হয় তবে এটি সাকশন কাপের ঠোঁটের সিলিং প্রভাবকে ক্ষতিগ্রস্ত করবে, যার ফলে ভ্যাকুয়াম স্থাপনে অক্ষমতা বা ক্রমাগত হ্রাস পাবে। অপারেশন করার আগে, একটি পরিষ্কার কাপড় দিয়ে সাকশন কাপ এবং ওয়ার্কপিসের পৃষ্ঠটি মুছে ফেলা অপরিহার্য। অতিরিক্তভাবে, স্তন্যপান কাপটি অবশ্যই পুরোপুরিভাবে সারিবদ্ধ হতে হবে এবং ওয়ার্কপিস পৃষ্ঠের সাথে লম্বভাবে লেগে থাকতে হবে - যে কোনও তির্যক আনুগত্য দুর্বল সিলিং এবং সাকশন শক্তির ক্ষতির কারণ হবে।

ওভারলোডিং ব্যবহার নিরাপত্তাকে তামাশা হিসাবে বিবেচনা করার সমতুল্য। প্রতিটি 1325 টাইপের ভ্যাকুয়াম সাকশন লিফটিং মেশিনের একটি পরিষ্কারভাবে সংজ্ঞায়িত রেট করা লোড ক্ষমতা রয়েছে (স্ট্যান্ডার্ড কনফিগারেশন সাধারণত 400 কেজি থেকে 500 কেজি হয়)। ওভারলোডিং ব্যবহার সবচেয়ে বিপজ্জনক অপারেশনাল ত্রুটিগুলির মধ্যে একটি। যদিও ওভারলোডিং স্টার্টআপ প্রতিরোধ করার জন্য সরঞ্জামগুলি ভ্যাকুয়াম চাপের সুইচ দিয়ে সজ্জিত করা হয়েছে, অপারেটরদের সুরক্ষা ডিভাইসের উপর নির্ভর করা উচিত নয় তবে রেট করা লোড সীমার মধ্যে কঠোরভাবে এটি ব্যবহার করা উচিত। নিরাপত্তা ফ্যাক্টর 2 বারের কম হওয়া উচিত নয় - যদি রেট করা লোড 400kg হয়, ডিজাইন করা প্রকৃত শোষণ শক্তি 800kg এর উপরে হওয়া উচিত। এটি ওভারলোডিংয়ের অনুমতি দেয় না, বরং অপ্রত্যাশিত পরিস্থিতির জন্য একটি নিরাপত্তা মার্জিন রেখে যায়।

পাওয়ার-অফ সুরক্ষা ফাংশনের পরীক্ষা উপেক্ষা করা। কিছু ব্যবহারকারী সরঞ্জাম গ্রহণ বা দৈনন্দিন ব্যবহারের সময় পাওয়ার-অফ সুরক্ষা ফাংশনের কার্যকর পরীক্ষা পরিচালনা করেননি। সঠিক পন্থা হল: যখন যন্ত্রপাতি পূর্ণ লোডে থাকে তখন সরাসরি বিদ্যুৎ কেটে দিন এবং ওয়ার্কপিস শোষণ করার সময় পর্যবেক্ষণ করুন - যদি ড্রপ টাইম 5 মিনিটের কম হয়, তাহলে এটি ইঙ্গিত দেয় যে পাওয়ার-অফ সুরক্ষা ফাংশনে সমস্যা হতে পারে। নিয়মিত রক্ষণাবেক্ষণের সময় এই পরীক্ষাটি প্রতিবার করা উচিত।

ফিল্টারের ভুল ইনস্টলেশন দিক ঘন ঘন ব্লকেজ সৃষ্টি করেছে। ফিল্টারটি অবশ্যই উল্লম্বভাবে উপরের দিকে ইনস্টল করা উচিত। উল্লম্বভাবে ইনস্টল করা হলে, ধুলো এবং কণাগুলি মাধ্যাকর্ষণ শক্তির অধীনে নীচে স্থির হবে। নীচের আবরণ খোলার দ্বারা, তারা পরিষ্কার করা যেতে পারে। অনুভূমিকভাবে ইনস্টল করা হলে, ধুলো স্থির হতে পারে না এবং ক্রমাগত ফিল্টার উপাদানকে দূষিত করবে, যার ফলে ফিল্টার উপাদানটি সময়ের আগেই আটকে যায় এবং ঘন ঘন প্রতিস্থাপনের প্রয়োজন হয়। গ্রহণের জন্য সরঞ্জামগুলি পরিদর্শন করার সময়, ফিল্টারের ইনস্টলেশন দিকটি পরীক্ষা করতে ভুলবেন না।

ভ্যাকুয়াম পাম্প সুরক্ষা উপেক্ষা করলে জীবনকাল সংক্ষিপ্ত হতে পারে। যখন 1325 টাইপ ভ্যাকুয়াম সাকশন লিফটিং মেশিনটি স্টিলের প্লেট এবং কাচের মতো অ-ভেদ্য বস্তুগুলিকে শোষণ করতে ব্যবহৃত হয়, তখন ভ্যাকুয়াম পাম্পটি সর্বোচ্চ ভ্যাকুয়াম স্তরে না পৌঁছানো পর্যন্ত কাজ করতে থাকে এবং তারপরে বায়ু প্রবাহ বন্ধ হয়ে যায়। এর ফলে পাম্পের মাথা অতিরিক্ত গরম হতে পারে। নিয়মিত সরঞ্জামগুলিকে একটি ভ্যাকুয়াম পাম্প সুরক্ষা ভালভ (ব্লিড ভালভ) দিয়ে সজ্জিত করা উচিত, যা স্বয়ংক্রিয়ভাবে খোলে যখন ভ্যাকুয়াম তার সর্বোচ্চ মূল্যে পৌঁছায়, পাম্পের মাথা ঠান্ডা করার জন্য ঠান্ডা বাতাসের প্রবর্তন করে। যদি সরঞ্জামগুলিতে এই সুরক্ষা ভালভ না থাকে, তাহলে ভ্যাকুয়াম পাম্পের জীবনকাল সাধারণ দশ বছর বা তার বেশি থেকে প্রায় দুই বছর পর্যন্ত ছোট হতে পারে। 1325 টাইপ ভ্যাকুয়াম সাকশন লিফটিং মেশিন কেনার সময়, সরবরাহকারীর সাথে এই কনফিগারেশনটি নিশ্চিত করা প্রয়োজন।

রাবার সাকশন কাপ ক্ষয়কারী পদার্থের সংস্পর্শে আসে। রাবার সাকশন কাপ অবশ্যই অ্যাসিড, ক্ষার, তেলের দাগ বা ধারালো বস্তুর সংস্পর্শে আসবে না। এই পদার্থগুলি রাবারের বার্ধক্য এবং ক্র্যাকিংকে ত্বরান্বিত করবে, যার ফলে সিলিং কর্মক্ষমতা হ্রাস পাবে। সংরক্ষণ করার সময়, 1325 টাইপ ভ্যাকুয়াম সাকশন লিফটিং মেশিনটি শুষ্ক এবং পরিষ্কার পরিবেশে স্থাপন করা উচিত এবং সরাসরি সূর্যালোক এড়াতে হবে।

প্যাকেজিং পদ্ধতি

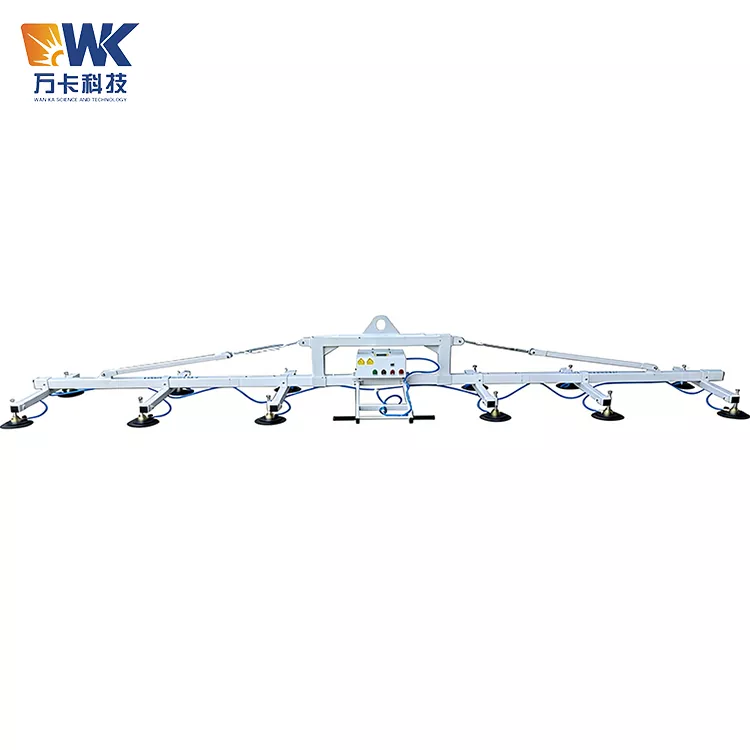

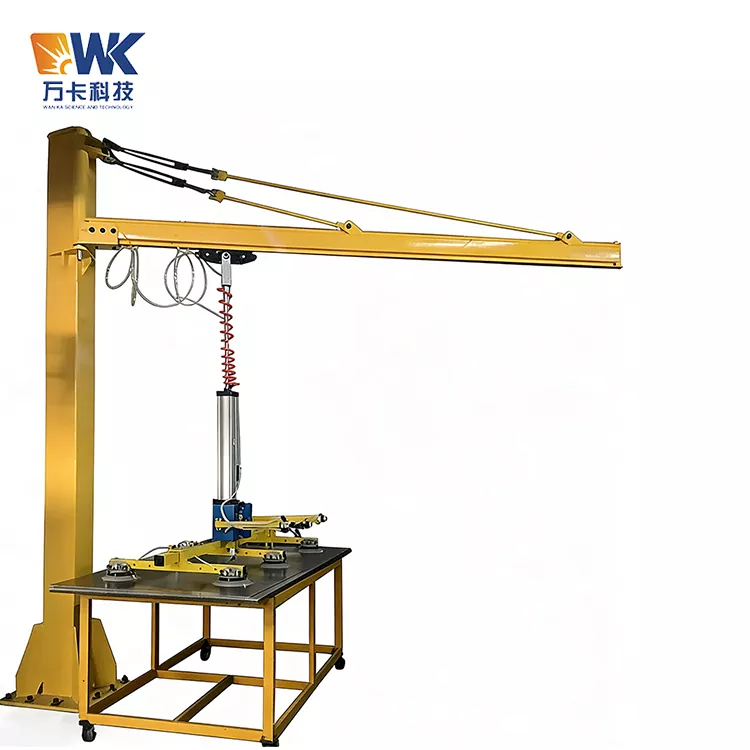

1325 সাকশন কাপ লেজার লোডার একটি মডুলার disassembly প্যাকেজিং স্কিম গ্রহণ করে। কারখানা ছাড়ার আগে, সরঞ্জামগুলি নিম্নলিখিত প্রধান উপাদানগুলিতে বিচ্ছিন্ন করা হয়: প্রধান বিম সমাবেশ, ক্রসবিম সমাবেশ (সাকশন কাপ সহ), ভ্যাকুয়াম পাম্প ইউনিট, নিয়ন্ত্রণ ব্যবস্থা (বৈদ্যুতিক নিয়ন্ত্রণ বাক্স এবং হ্যান্ডেল সহ), ক্যান্টিলিভার এবং ঘূর্ণন সমাবেশ, সংযোগ পাইপলাইন এবং আনুষঙ্গিক প্যাকেজ। প্রতিটি উপাদান স্বাধীনভাবে প্যাকেজ করা হয়:

প্রধান বিম এবং ক্রস বিম এবং অন্যান্য বড় ইস্পাত কাঠামোগত উপাদানগুলিকে স্টিলের ফ্রেমের সাথে স্থির এবং প্যাকেজ করা হয়েছে - নীচে একটি স্টিলের ট্রে, চারটি কোণ ইস্পাত দিয়ে শক্তিশালী করা হয়েছে এবং বাইরের অংশটি জলরোধী প্লাস্টিকের ফিল্ম এবং বোনা ফ্যাব্রিক দিয়ে আচ্ছাদিত, যা আউটডোর স্ট্যাকিং এবং স্টোরেজের জন্য উপযুক্ত। সাকশন কাপের উপাদানগুলি মুক্তা তুলার প্যাডিং + কার্ডবোর্ডের বাক্স দিয়ে প্যাকেজ করা হয়, পরিবহনের সময় বিকৃতি রোধ করতে প্রতিটি সাকশন কাপ আলাদাভাবে মোড়ানো হয়। ভ্যাকুয়াম পাম্প ইউনিটটি একটি কাঠের বাক্সে প্যাকেজ করা হয় - অভ্যন্তরটি সম্পূর্ণরূপে ফেনা এবং মুক্তা তুলা দিয়ে প্যাড করা হয় এবং কাঠের বাক্সের বাইরের অংশটি আন্তর্জাতিক সাধারণ পরিবহন লেবেল যেমন "উর্ধ্বগামী", "আর্দ্রতা-প্রমাণ" এবং "ভঙ্গুর" দ্বারা চিহ্নিত করা হয়। কন্ট্রোল সিস্টেম এবং নির্ভুল উপাদানগুলি অ্যান্টি-স্ট্যাটিক ব্যাগ + মুক্তা তুলা + কার্ডবোর্ডের বাক্সগুলির সাথে প্যাকেজ করা হয়। সংযোগ পাইপ এবং আনুষাঙ্গিক প্যাকেজ প্লাস্টিকের ব্যাগ + কার্ডবোর্ড বাক্স দিয়ে সিল করা হয়।

সমস্ত প্যাকেজিং উপকরণ আন্তর্জাতিক সামুদ্রিক শিপিং মান মেনে চলে এবং আর্দ্রতা-প্রুফিং, শক-প্রুফিং এবং মরিচা-প্রুফিং এর কার্যাবলীর অধিকারী। কাঠের বাক্স প্যাকেজিং অ-কীটনাশক-চিকিত্সা করা পাতলা পাতলা কাঠ ব্যবহার করে, যা ISPM 15 আন্তর্জাতিক ফাইটোস্যানিটারি মান পূরণ করে এবং অতিরিক্ত কীটপতঙ্গ নিয়ন্ত্রণ চিকিত্সা ছাড়াই সরাসরি রপ্তানি করা যেতে পারে।

শিপিং প্রক্রিয়া

অর্ডার নিশ্চিত হওয়ার পরে, উত্পাদন চক্র সাধারণত 7 থেকে 15 কার্যদিবসের জন্য স্থায়ী হয় (কনফিগারেশন এবং অর্ডার পরিমাণের উপর নির্ভর করে)। সরঞ্জামগুলি উত্পাদন লাইন থেকে সরিয়ে নেওয়ার পরে, ভ্যাকুয়াম পরীক্ষা, ফুল-লোড শোষণ পরীক্ষা, পাওয়ার-অফ সুরক্ষা পরীক্ষা এবং শব্দ এবং হালকা অ্যালার্ম পরীক্ষা সহ - একটি ব্যাপক কার্যকরী পরীক্ষা পরিচালিত হয় এবং এটি পরীক্ষা পাস করার পরেই প্যাকেজিং পর্যায়ে প্রবেশ করতে পারে। প্যাকেজিং সম্পন্ন হওয়ার পরে, সরঞ্জামগুলি কারখানা থেকে মনোনীত বন্দরে (সাধারণত সাংহাই বন্দর বা কিংডাও বন্দর) পাঠানো হয়। সমুদ্রপথে শিপিংয়ের সময় গন্তব্যের উপর নির্ভর করে: দক্ষিণ-পূর্ব এশিয়ার জন্য প্রায় 7 থেকে 15 দিন, ইউরোপের জন্য প্রায় 25 থেকে 35 দিন, উত্তর আমেরিকার জন্য প্রায় 20 থেকে 30 দিন এবং মধ্যপ্রাচ্যের জন্য প্রায় 15 থেকে 25 দিন।

শিপিং নথি

প্রতিটি 1325 মডেলের ভ্যাকুয়াম সাকশন হোস্টের জন্য, চালানের সাথে নিম্নলিখিত নথিগুলি সরবরাহ করা হয়: সরঞ্জাম ব্যবহারকারী ম্যানুয়াল (ইংরেজিতে), প্যাকিং তালিকা, পণ্যের গুণমান শংসাপত্র, CE সার্টিফিকেশন (যদি প্রযোজ্য হয়), ভ্যাকুয়াম পাম্পের জন্য আসল কারখানার ওয়ারেন্টি কার্ড, ইনস্টলেশন এবং কমিশনিং গাইড। সমস্ত নথি জলরোধী ফাইল ব্যাগে সিল করা হয় এবং কাঠের বাক্সের মধ্যে একটি বিশিষ্ট অবস্থানে রাখা হয়।

ডেলিভারি পরিদর্শন

গ্রাহক আমাদের 1325 সাকশন কাপ লেজার লোডার পাওয়ার পরে, ডেলিভারির জন্য স্বাক্ষর করার আগে তাদের নিম্নলিখিত পরিদর্শন পদক্ষেপগুলি অনুসরণ করার পরামর্শ দেওয়া হয়: বাইরের প্যাকেজিং ক্ষতিগ্রস্ত, বিকৃত, বা জলের দাগ আছে কিনা তা পরীক্ষা করুন; বাক্স খোলার পরে, প্যাকিং তালিকার বিপরীতে প্রতিটি উপাদানের সংখ্যা গণনা করুন; সাকশন কাপগুলি বিকৃত বা ক্ষতিগ্রস্থ কিনা তা পরীক্ষা করুন; ভ্যাকুয়াম পাম্প এবং বৈদ্যুতিক নিয়ন্ত্রণ বাক্স পরিবহন ক্ষতির সম্মুখীন হয়েছে কিনা তা পরীক্ষা করুন। যদি কোন সমস্যা পাওয়া যায়, রসিদ ফর্মে তাদের নোট করুন এবং অবিলম্বে সরবরাহকারীর সাথে যোগাযোগ করুন।

ইনস্টলেশন এবং কমিশনিং

1325 টাইপ ভ্যাকুয়াম সাকশন লিফটিং মেশিনের অন-সাইট ইনস্টলেশনে সাধারণত 4 থেকে 6 ঘন্টা সময় লাগে, যার মধ্যে যান্ত্রিক সমাবেশ, বৈদ্যুতিক সংযোগ এবং সিস্টেম কমিশনিং সহ। সরঞ্জামের জন্য পাওয়ার সাপ্লাই প্রয়োজন 380VAC ± 15%, 50Hz ± 1Hz, তিন-ফেজ তিন-তারের সিস্টেম। ইনস্টলেশনের পরে, এটি ব্যবহার করার আগে একটি সম্পূর্ণ-লোড শোষণ পরীক্ষা এবং পাওয়ার-অফ সুরক্ষা পরীক্ষা অবশ্যই করা উচিত। কিছু সরবরাহকারী দূরবর্তী ভিডিও নির্দেশিকা ইনস্টলেশন পরিষেবাগুলি অফার করে, অথবা তারা সাইটে ইনস্টল করার জন্য ইঞ্জিনিয়ারদের পাঠাতে পারে (খরচ অন্তর্ভুক্ত নয়)।
